软件环境:office2013,autoCAD2013。

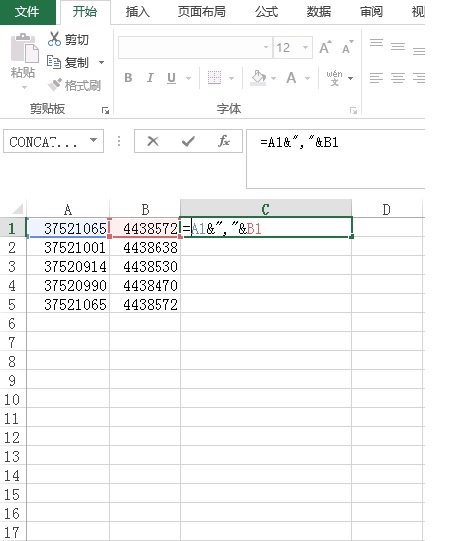

第一步:如果坐标文件分别在A列和B列,可在C列输入=A1&”,”&B1(实际就是使用函数将X和Y列数据合并,并在中间加逗号)。

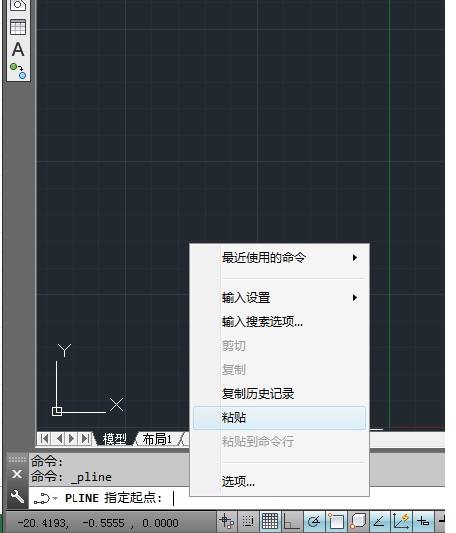

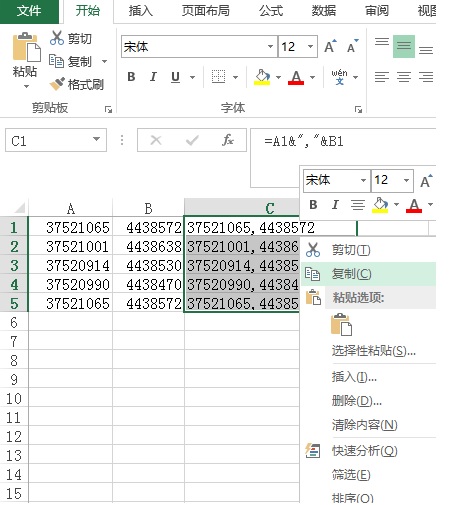

第二步:复制做好的C列坐标内容,打开CAD,把坐标转成CAD图形线段,拾取画多线的命令,在命令行点击一下,右键、粘帖。

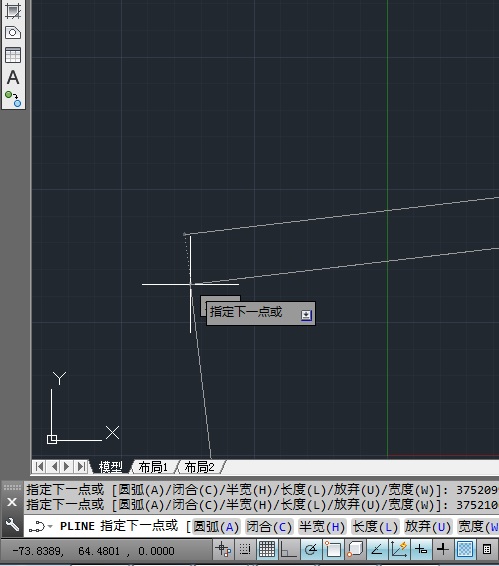

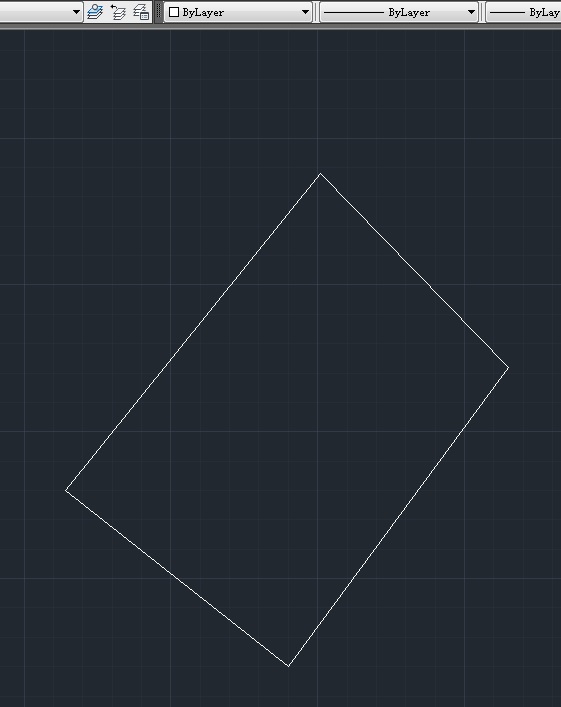

些时点Esc再看,所有坐标就转换成CAD图形线条。
如果需要多段线闭合成面,则需要将第一个坐标复制填加为最后一个坐标。
